产品介绍
Auto HyperAOP全自动表观高光谱观测系统，搭载了全自动太阳跟踪转台和海面表观采集系统，采用水面之上法，保持相对于太阳的正确观测角，实现全自动测量。
Auto HyperAOP全自动太阳跟踪系统可根据设置，在测量时间和船舶方向满足条件的情况下，进行观测几何自动调整、光谱自动采集、自动调整积分时间以及同步记录观测视野图像等功能于一体，直接测量天空辐亮度、水面辐亮度、辐照度，推导出离水辐亮度和遥感反射率。
Auto HyperAOP可提供长时间、高效、无人为误差的水面表观高光谱数据，支持定点观测，也支持走航观测。系统还可根据用户需求定制，集成生物、生态、水质、水文、气象、光学等多学科传感器。
产品优势
- 全自动：全自动太阳跟踪转台，始终保持相对于太阳的正确观测角
- 智能化：智能自动调整观测几何角，也支持手动调节
- 长时间：可长期连续观测
- 应用广：支持定点观测，也支持走航观测
- 可定制：可定制集成生物、生态、水质、水文、气象等多学科传感器
应用领域
- 水体表观光谱调查
- 水色卫星真实性检验和现场标定
- 水色三要素的反演
- 赤潮、藻类水华等现象的研究及预报
- 遥感反演模型的建立和光学模型研究
- 海洋及湖泊水色遥感
尺寸图（侧视和俯视，单位mm）
技术指标
水面辐亮度 /天空辐亮度 | 光谱波长范围 | 340 – 850 nm/305-1100nm/320-950nm | |
光谱标定范围 | 400 – 830 nm/350-800nm/350-850nm | ||
检测器类型 | 288 通道CMOS | ||
光谱取样 | 2.7nm/pixel | ||
光谱准确度 | 0.2nm | ||
可用通道 | 196 | ||
视场角 | 3° | ||
积分时间 | 0.1-2048ms | ||
辐照度 | 光谱波长范围 | 340 – 850 nm/305-1100nm/320-950nm | |
光谱标定范围 | 400 – 830 nm/350-800nm/350-850nm | ||
检测器类型 | 288 通道CMOS | ||
光谱取样 | 2.7nm/pixel | ||
光谱准确度 | 0.2nm | ||
可用通道 | 196 | ||
收集器类型 | 余弦校正 | ||
积分时间 | 0.1-2048ms | ||
全自动转台 | 旋转速度 | 10°/s | |
旋转角度 | 0-340° | ||
重复定位精度 | ±0.1° | ||
调整方式 | 自动/手动 | ||
辅助传感器 | 集成GPS模块和摄像头 | ||
输入电压 | 24VDC | ||
功耗 | 空闲160mA;工作0.8A | ||
尺寸 | L430×W430×H620mm | ||
重量 | 20kg | ||
防水等级 | IP66 | ||
数据采集系统 及接收中心 | 通讯 | 标配原位存储或4G无线传输，可定制北斗、铱星等其他传输方式 | |
数据显示 | 具备原始数据、离水辐亮度、遥感反射率等参数可视化实时显示功能 | ||
拓展性 | 可定制集成生物、生态、水质、水文、气象等多学科传感器 | ||
安装方式

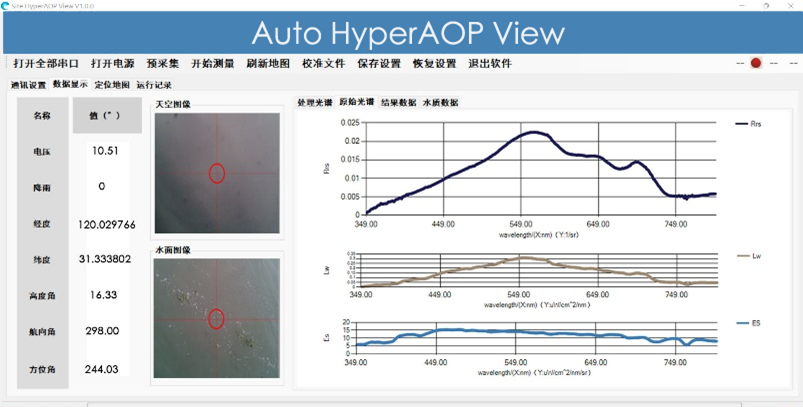

软件展示
系统组成
搭载传感器 | 标准配置：2个辐亮度传感器和1个辐照度传感器 可选配置：表观光学传感器（Satlantic HyperOCR/TriOS RAMSES等）、大气光学传感器、小型气象站及其他传感器； |
全自动转台 | GPS模块（测量经纬度）和摄像头（监测辐亮度测量环境） |
数据采集系统 | 标配原位存储或4G无线传输；可定制北斗、铱星等其他传输方式 |
数据接收中心 | 配套软件（中文，人机界面友好智能）及控显单元 |
安装结构 | 依据选择的观测仪器和安装现场定制 |
水色遥感现场定标设备选项参考
型号 | Single HyperAOP 单通道高光谱测量仪 | Float HyperAOP 浮标式高光谱测量系统 | Triplet AOP 一体式表观高光谱仪 | Auto HyperAOP 全自动表观高光谱观测系统 | VM HyperAOP 走航式高光谱测量系统 | Hyper OPS 剖面式高光谱仪 |
可搭载传感器及波长 | HOC（400-830nm） Maya （200-1100nm） | HOC(400-830nm) Ramses(320-950nm) OCR(350-800nm) | HOC(400-830nm) | HOC(400-830nm) Ramses(320-950nm) OCR(350-800nm) | HOC(400-830nm) Ramses(320-950nm) OCR(350-800nm) | HOC(400-830nm) Ramses(320-950nm) OCR(350-800nm) |
防护等级 | IP68 | IP68 | IP68 | IP66 | IP66 | 200米 |
自稳 | 无 | 无 | 两轴机械自稳 | 无 | 三轴电动自稳 | 无 |
功耗 | 0.7w | 1.5w | 1.8w | 空闲4w,工作20w | 30W | 6W |
频率 | <4/10HZ | <4/ 0.5/2HZ | <1HZ | <4/ 0.5/2HZ | <4/ 0.5/2HZ | <4/ 0.5/2HZ |
测量方法 | 水面之上法、天空光遮挡法 | 天空光遮挡法 | 水面之上法 | 水面之上法 | 水面之上法 | 剖面法 |
接口 | RS232/USB | Wifi/网口 | RS232 | 网口 | 网口 | 网口 |
尺寸 | 5000mm | φ1250mm×732mm | 277*220*173mm | L430×W430×H620mm | 500(L)*500(W)*420(H) | 500(L)*130(W)*960mm(H) |
重量 | 1kg | 7kg | 3kg | 20kg | 10kg | 7kg |
应用场景 | 站点 | 站点 | 浮标/无人船/站点 | 站点、走航 | 站点、走航 | 站点 |
实时在线 | 否 | 否 | 是 | 是 | 是 | 无 |
