产品介绍
挪威Nortek公司生产Aquadopp Profiler是一种用途很广的声学多普勒海流剖面仪(ADCP)，有从小于1米到大于85米共四种剖面量程可供选择。操作简单、功能强大。
声学频率2MHz/1MHz/600kHz/400kHz可选（流速剖面距离可达10m/20m/40m/90m）；最多分层128层；耐压深度300m/3000m/6000m。
“阔龙”水中应用声学多普勒技术测量流速剖面,其应用广泛，可固定在水底、锚系、浮标和其它物体上。它自成系统，包括记录数据的内部存贮器以及及自容式应用所需的所有部件。“阔龙”系列体积小、重量轻，可应用于1～100米剖面范围的流速测量。
◎坐底安装Aquadopp Profiler是典型应用方式，用于近岸海洋研究、在线监测和江湖、河道科学研究。其在海水表层、海洋近岸和悬浮物浓度高河水中效果均好
◎Aquadopp Profiler还可以安装在移动物体上，用来测量物体与水之间的相对移动速度。
◎一般的剖面流速仪测量不到靠近仪器探头或边界层的流速数据。Aquadopp Z-cell通过测量“零层”流速，扩展了流速剖面的范围。它由一组2MHz、水平方向的声学换能器进行测量，提供仪器探头水平位置的2维流速。有助于边界层的流速分析和研究。
技术指标
参数 | 说明 | |||
流速测量 | ||||
最大剖面范围* | 0.4MHz | 0.6MHz | 1.0MHz | 2.0MHz |
分层厚度 | 60–90m | 30–40m | 12–20m | 4–10m |
声束开角 | 2–8m | 1–4m | 0.3–4m | 0.1–2m |
最小盲区 | 3.7° | 3.0° | 3.4° | 1.7° |
声学频率 | 1m | 0.50m | 0.20m | 0.05m |
声束数量 | 3 | |||
最多分层 | 128 | |||
流速测量范围 | ±10m/s(可定制更大范围的型号） | |||
流速测量精度 | 测量值的1％±0.5cm/s | |||
最高采样频率 | 1Hz | |||
流速不确定 | 参考程序软件 | |||
* “阔龙”按照用户设定的分层数量测量流速剖面，其最大测量范围取决于水中的声学反射条件。水质清澈、分层厚度小时，其范围较小；水质浑浊、分层厚度大时，其范围较大
Z-Cell零层测量（0.6MHz和1MHz设备可选项） | |
零层测量声学频率 | 2Mz |
零层最大剖面范围 | 0.4-0.9m |
声束数量 | 2－3 |
回升强度 | |
采样 | 与测流一致 |
分辨率 | 0.45dB |
声强范围 | 90dB |
标配传感器 | |
温度－热敏电阻 | |
测温范围 | –4°C to 30°C |
精度/分辨率 | 0.1°C/0.01°C |
响应时间 | 10 min |
罗盘－磁通门 | |
精度/分辨率 | 2°/1°（倾斜度<20°时） |
倾斜仪－液态水平 | |
精度/分辨率 | 0.2°/0.1° |
最大倾角 | 30° |
朝上朝下 | 自动识别 |
压力－压敏电阻 | |
测量范围 | 0-100(标准型号） |
精度/分辨率 | 0.5%/满量程的0.005% |
模拟输入 | |
模拟通道数量 | 2 |
供电电压 | 根据内部命令有3个可选项：电池电压/ 500 mA +5V / 250 mA +12V /100 mA |
输入电压 | 0–5V |
分辨率 | 16 bit A/D |
数据记录 | |
内存容量 | 9MB,可增加32、175、352MB或4GB Prolog模块 |
数据记录 | 32 bytes + 9×Ncells |
工作模式 | 录满停止（默认）或滚动擦写 |
操作软件 | AquaPro |
操作系统 | Windows®XP, Windows® 7 |
软件功能 | 仪器工作设置、数据下载、ASCII码转换、实时数据采集和图形显示。 |
供电 | |
直流输入 | 9-15VDC |
峰值电流 | 3A |
1Hz采样时平均耗电 | 0.2–1.5W |
休眠时耗电 | 0.0003 mW (RS232), 0.005 mW (RS422) |
发射能量 | 0.3-20W,3级可调 |
内部时钟 | |
精度 | 1分钟/年 |
掉电维持 | 4周 |
内部电池 | |
型号/容量 | 18AA碱性电池包/50Wh |
新电池电压 | 13.5VDC |
工作时间（10分钟平均） | 80 days for 2MHz, 0.5m cells，50 days for 1MHz, 1.0m cells |
*精确的电池消耗及流速不确定性，随仪器工作的不同设置而变化。
参考AquaPro操作软件，可获得精确的估算。
材质 | |||
标准型号 | Delrin工程塑料和钛合金螺丝 | ||
深水型号 | 钛合金和Delrin工程塑料 | ||
连接 | |||
仪器插头 | MCBH-8-FS | ||
电缆 | 10m聚氨酯电缆cable（PMCIL-8-MP插头） | ||
环境要求 | |||
环境温度 | –5°C to 35°C | ||
储藏温度 | –20°C to 60°C | ||
冲击震动 | IEC 721 | ||
耐压深度 | –5°C to 35°C | ||
规格尺寸 | 0.4MHz | 0.6MHz | 1MHz/2MHz |
空气中重量 | 3.4 kg | 2.9 kg | 2.2 kg |
水中重量 | 0.2 kg | 0.4 kg | 0.2 kg |

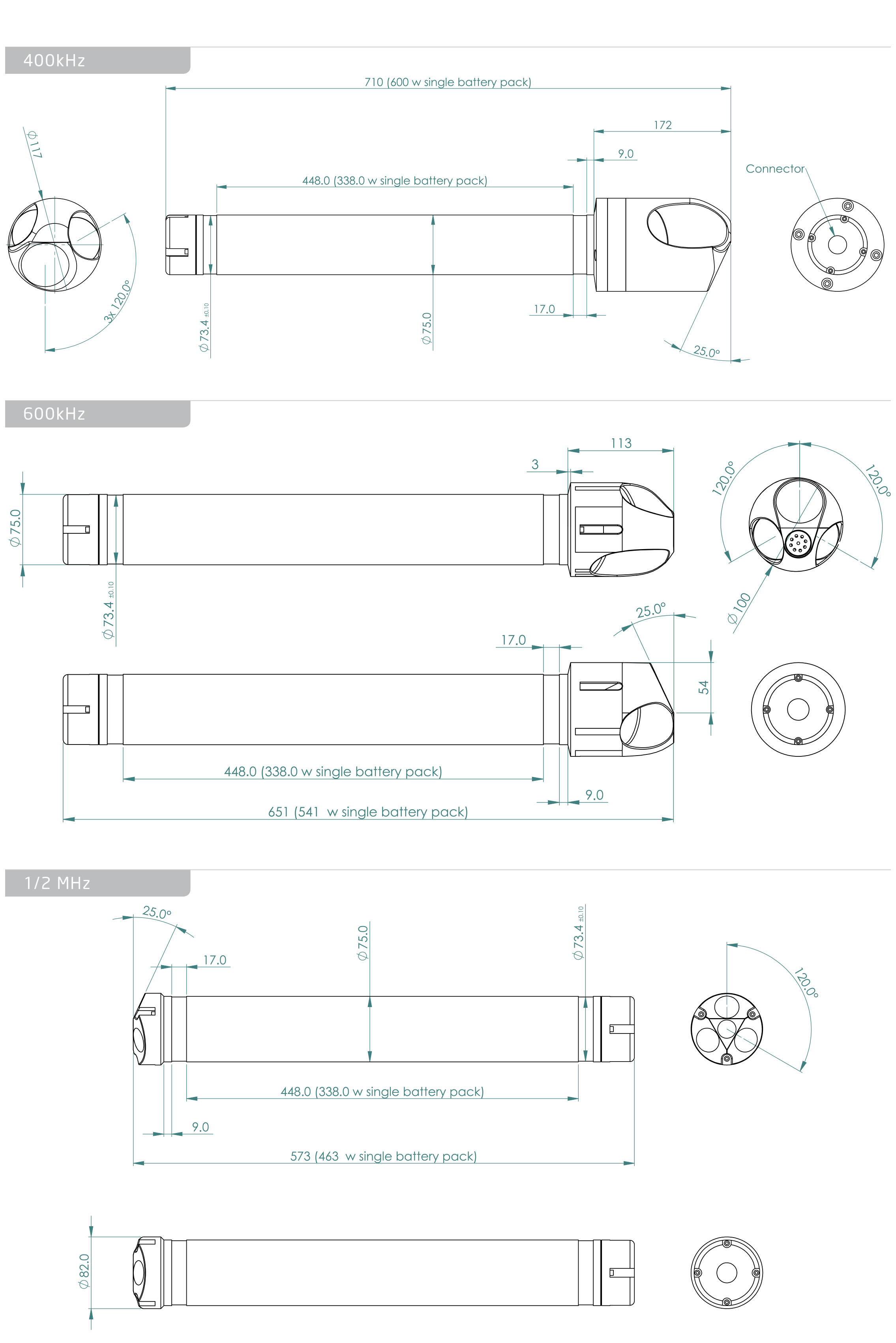

长度 | 参见尺寸图 | ||
直径 | 参见尺寸图 | ||
其它选项 | |||
电池 | 锂电池、可充电Li－lo电池 | ||
外接电池 | 碱性电池、锂或Li-lo电池。详见电池宣传页。 | ||
声学探头 | 1MHz或2MHz直角探头 可定制特殊探头 | ||
深水系列 | 可定制3000m和6000m型号 | ||
通讯 | 可定制RS422通讯模块 | ||
