产品介绍
美国SeaBird公司生产的SBE 32 采水器已经被广泛地应用于世界范围的海洋研究中，因其出色的可靠性和易操作性而广受赞誉。配合甲板单元使用，SBE 32可以与SeaBird公司任何一款剖面仪CTD搭配进行采水和实时CTD数据采集；也可以使用SBE 17plus水下控制单元,进行自容式采水。
SBE 32采水器耐压6800/7000/10500米可选；12/24/36瓶位可选；采水瓶容量1.2/1.7/2.5/5/8/
10/12/20/30L可选。
SBE 32采水器有以下型号：
- SBE 32标准采水器：12或24瓶位系统(可定制36瓶位)；
- SBE 32C小型采水器：12瓶位系统，采水瓶最大容量8L；
- SBE 32SC超小型采水器：12瓶位系统，可以使用1.7L或2.5L容量采水瓶。
(注：SBE 9plus CTD与 SBE 32SC不兼容).
特性
•可靠性——没有马达或充油密封
-不干扰CTD的数据或电源
-采水器的电子控制单元可实现整体互换
-单手就可轻松实现挂瓶操作
•多种型号和配置选择
•可以以任何顺序关闭采水瓶
•兼容绝大多数CTD
-可编程控制
技术指标
尺寸
采水器 | 直径 mm [in.] | 高度 mm [in.] | 净重（不含CTD 和采水瓶）kg | 采水器 | 直径 mm [in.] | 高度 mm [in.] | 净重（不含CTD 和采水瓶）kg |
12瓶位1.2升 | 见2.5升 | 见2.5升 | 见2.5升 | 24瓶位1.2升 | 见2.5升 | 见2.5升 | 见2.5升 |
12瓶位1.7升 | 991[39] | 1201 [47.3] | 68 | 24瓶位1.7升 | 1143[45] | 1214[47.8] | 95 |
12瓶位2.5升 | 991[39] | 1438[56.6] | 79 | 24瓶位2.5升 | 1143[45] | 1417[55.8] | 106 |
12瓶位5升 | 991[39] | 1234[48.6] | 78 | 24瓶位5升 | 1550E61] | 1300[51.3] | 179 |
12瓶位8升 | 991[39] | 1438[56.6] | 79 | 24瓶位8升 | 1550[61] | 1506[59.3] | 185 |
12瓶位10升 | 991[39] | 1603E63.1] | 82 | 24瓶位10升 | 1550E61] | 1659E65.3] | 194 |
12瓶位12升 | 991[39] | 1730[68.1] | 83 | 24瓶位12升 | 1550[61] | 1786[70.3] | 199 |
12瓶位20升 | 1550[61] | 1765[69.5] | 164 | ||||
12瓶位30升 | 1550[61] | 1765[69.5] | 171 |
SEA-BIRD 软件
SEASOFT V2,海鸟的完整Windows 2000/XP软件包，在每套设备中 免费提供。SEASOFT的模块程序包括：
SEATERM, Seaterm AF, Seaterm V2——设置和数据上传的终端程序
Seasave——实时数据采集和、采水瓶键盘触发控制。图形所示为典 型实时CTD数据曲线图（如右图所示）和带瓶号标识的标记，在实 时数据采集时生成一个采水数据文件。
SBE Data Processing——CTD和附加传感器数据的滤波、校准、平均、显示和变量输出。
采水器

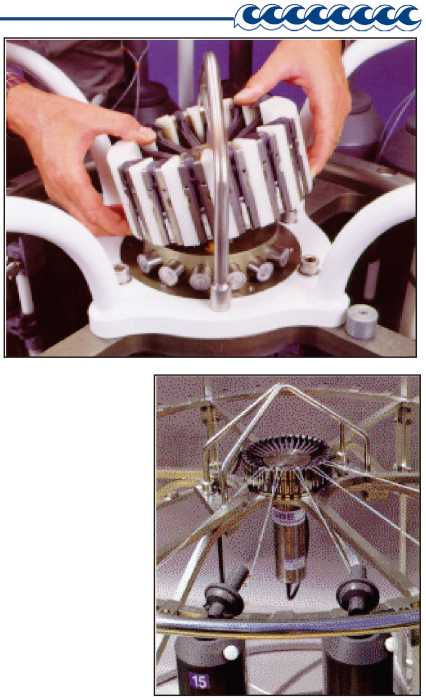

采水器的核心是电磁控制释放机构，每个瓶位都有一块密封的 耐压电磁铁。采水器收到命令后，对应瓶位的电磁铁通电产生磁性, 释放扣住采水瓶的控制机构。释放机构和磁部件采用钛，乙缩醛塑 料和其它抗腐蚀材料。模块化设计易于维护。
SBE 32标准釆水器
所有12和24瓶位的系统都要包括采水器的电子/释放机构和安装 架，并且可以单独提供。现有的采水器都是将电子/释放机构安装到 安装架上，电子电源可替换。这样的话，在升级采水器时可以重复 使用已有的采水瓶安装架和适配板。
36瓶位的采水器通常需要用户定制。用户指定可选的采水瓶大 小，根据具体的采水瓶大小、重量、材料的要求进行定制。右侧是 一套36瓶位的电子/释放机构，安装在一个用户的12升36瓶位不锈钢 支架上。
SBE 32C小型采水器
用于垂直空间有限的使用条件下，SBE 32C是不带CTD延长架的12瓶位采水器。 支持最大8升采水瓶，SBE 9plus CTD在采水器中水平安装。瓶位分成成两个弧形紧 凑排列，两弧之间的空隙留出来为9plus提供通畅的水流，或是用来安装SBE 19, 19plus, 19plus V2, SBE 25 （或SBE 49 CTD实现实时操作）等可以垂直固定安装的 设备。
SBE 32SC超小型采水器
12瓶位的SBE 32SC可以配备1.了升或2.5升采水瓶。当和SBE 19, 19plus, 19plus V2,SBE 25 (或SBE 49 CTD实现实时操作）配合使用时，SBE 32SC提供一套小型的但是功能完整的系统，很适合小船使用。

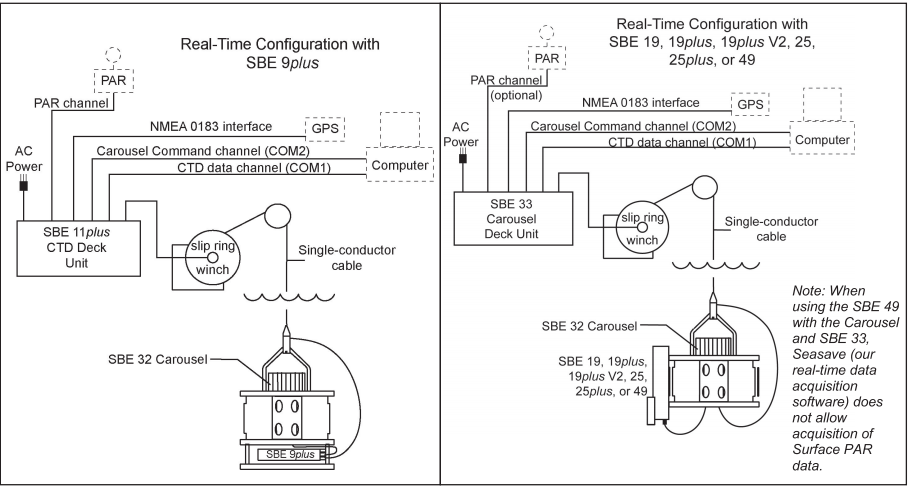

采水器控制
采水器可以通过几种方式来控制：
- 实时数据采集和控制
-SBE11plus 甲板单元配合SBE 9plus CTD
-SBE 33甲板单元配合SBE 19, 19plus, 19plus V2, 25CTD,或是49CTD；不带CTD；或是Neil Brown MKIIICTD •自容式数据采集和控制（不需要传输电缆）
-SBE 17plusV2配合SBE 9plus CTD
-自动点火装置（AFM）配合SBE 19, 19plus, 19plus V2, 25CTD,或是不带CTD
SBE 11 plus甲板单元
采水器与SBE 9plus CTD和SBE 11plus甲板单元连接，通过SBE 911 plus调制解调器通道实现控制。
SBE 33采水器甲板单元
对于单独的采水器使用（不带CTD） , SBE33提供采水器的电源和实时控制。当和SBE 19, 19plus, 19plus V2, 25CTD或 SBE 49CTD配合使用时，SBE 33还为CTD和附加设备提供实时数据传输链和电源。SBE 33包括NMEA 0183接口（可以在海鸟 CTD的数据中附加GPS数据）和一个额外附加的表面PAR传感器A/D通道。
SBE 17 plus V2 SEARAM记录仪&自动点火装置
SEARAM与SBE 9plus CTD连用控制采水器，不需要同轴电缆。CTD和采水器的电源都由SEARAM的内置电池提供。 SEARAM从SBE 9plus获得的压力数据，根据预先设定的采水控制压力值，控制采水器在上行时关瓶。参数设置、检验和数 据上传都有提供的软件来实现。
自动点火装置（AFM）
AFM可以通过用户设置的时间间隔触发采水器，不需要传输电缆。或者与SBE 19, 19plus, 19plus V2, 25CTD或SBE50压 力传感器配合使用，AFM获得设备的压力数据，在用户设定的深度触发采水器。AFM还在每次触发时记录瓶号后、触发确 认前记录5组CTD数据。在剖面结束时，CTD数据和AFM的采水文件通过软件上传。设置和检查操作通过软件实现（不需要 打开壳体）。AFM内置电池给采水器供电。
