Workhorse H-ADCP系列水平型ADCP

Workhorse H-ADCP系列水平型ADCP

美国Teledyne RD Instruments公司生产的H-ADCP系列水平型ADCP,常安装在港口码头,或近海石油和天然气平台,对港口的航运安全,海洋平台环境测量,提供水体水平剖面的流速、流向数据。 声学频率600kHz/300kHz可选(流速剖面距离可达75m/187m);耐压深度200m;压力传感器可选;测波功能可选。

产品介绍

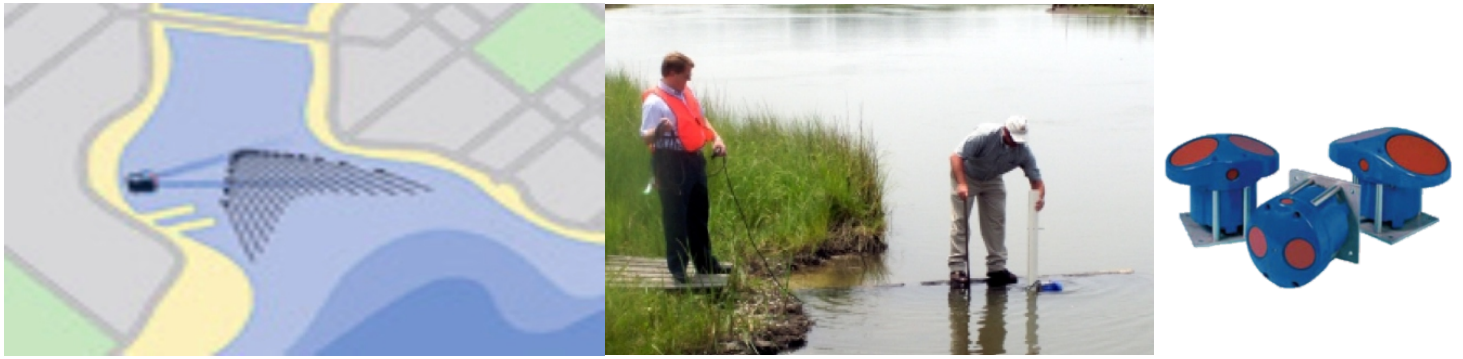

小巧灵活的Channel Master渠道在线式ADCP是一款物美价廉的水平方向声学多普勒剖面测量仪,用于获取高精度的流速、水位和流量数据。其他同类设备在低流速的和复杂水流环境中无法提供良好数据的情况下,Channel Master采用TRDI公司首创的宽带技术,仍然可以获得无与伦比的数据质量。Channel Master标配温度、压力、倾斜传感器以及一个垂直波束

技术特点

1)采用TRDI的首创的宽带专利技术,水层单元更小,平均周期的采样周期更短,获得高精度的流速质量

2)在低流速,非恒定流情况下仍能获得高精度数据

3)可测1~128层流速,水层单元可在10厘米至10米中选择,测量范围1~300米(视频率而定)

4)界面友好,既满足初学者的要求,也令技术熟练的专业人员满意

5)标准的不锈钢安装底座

应用领域

1)港口:为船舶进港安全提供准确的流场资料

2)河口:测量复杂的流场,用于环境监测和环境模型标定

3)河流、渠道、航道:准确测量监测流速、流态、流量



技术指标

技术参数



型号

CM300

CM600

CM1200

流速剖面测量(宽带模式)

测层数

1-128

1-128

1-128

最小测面

1 m

0.5 m

0.2 m

最大测面

300 m

90 m

25 m

第一层起始点

2~40 m

1~20 m

0.5~10 m

准确度(层厚=1/2最大值)

实测流速的±0.5%, ±0.2cm/s

分辨率

0.1 cm/s

流速范围

±5 m/s典型,±20m/s最大

尺寸、重量

空气中重量

6.8 kg

4.76 kg

3.4 kg

水中重量

3.17 kg

2 kg

1.58 kg

18.3 cm

18.3 cm

18.3 cm

32.5 cm

26.4 cm

18.3 cm

19.8 cm

19.3 cm

18.9 cm

换能器

波束数、波束
与中心线夹角

2,±20°

2,±20°

2,±20°

波束宽

1.5°

1.5°

1.5°

标准传感器

声学传感器

量程

0.1~10 m

准确度

±0.1%,±3 mm

分辨率

0.01 cm

压力传感器

量程

0.1~10 m

准确度

0.5%

分辨率

0.1 cm

温度传感器

量程

-4~40℃

准确度

±0.2℃

分辨率

0.01℃

电源

电压

10~18 V

电流

1.5 A

通讯

SDI-12用RS-232或RS-422

SDI-12支持版本1.3

同时支持RS-232,SDI-12

内存记录:波特率:300~115,200 bps

结构

聚氨酯外壳,钛合金紧固件,不锈钢安装座
